До даної серії відносяться вимірювачі-регулятори з широким спектром застосування та гнучкою конфігурацією. Призначені для вимірювання, регулювання та/або сигналізації значень як температури (у комплекті з вимірювальними перетворювачами температури) так і інших фізичних величин.
Працюють в комплекті з термоперетворювачами опору, перетворювачами термоелектричними, цифровими перетворювачами або перетворювачами інших фізичних величин з вихідним сигналом струму та напруги постійного струму.
Забезпечують:
- регулювання двопозиційне, трипозиційне або пропорційно-інтегрально-диференціальне (ПІД);
- регулювання в режимі таймера;
- ПІД-регулювання засувками;
Можливi змiни технiчних характеристик (дiапазон, НСХ, похибка i т. п.), комплектування перетворювачами різноманітних конструкцій для вимірювання температури та інших фізичних величин.
Можуть оснащуватись інтерфйсами RS-485, RS-232, USB, архіваторами та ін.
Виходи:
- контакти реле на 220 В, 0,5-1А змiнного струму (можливо до 7 А при оговоренні в замовленні);
- малопотужний оптосимiсторний вихід на одну або три фази для керування потужними тирiсторами (симiсторами);
- транзисторний ключ;
- аналоговий вихід;
- потужний симісторний (тирісторний) вихід на 2,5 кВт навантаження (або більше).
Технічні характеристики | |||
---|---|---|---|
Підтримка номінальних статичних характеристик (НСХ) первиних перетворювачів |
|
50М, 100М, 50П, 100П (Pt100), Pt500, Pt1000, PTC, NTC та ін. |
|
|
ХА (К), ХК (L), ПП (S, R), ПР (В), ЗК (J), МК (Т), НН (N) |
||
|
Постійного струму: 0-5 мА, 0-20 мА, 4-20 мА |
||
Напруги постійного струму: 0-0,1 В, 0-1 В, 0-10 В |
|||
Дiапазон вимірюваних температур |
в межах вiд мінус 200 до 2000 °С залежно від НСХ термоперетворювача |
||
Похибки вимiрювання |
|
±(0,02...1) °С |
|
|
± (0,1...3) °С |
||
|
±(0,05...0,25)% |
||
Цiна найменшого розряду |
0,001; 0,01 або 0,1 |
||
Напруга живлення, В |
|
9…24 (36) |
|
|
220 (9...36), 50 Гц |

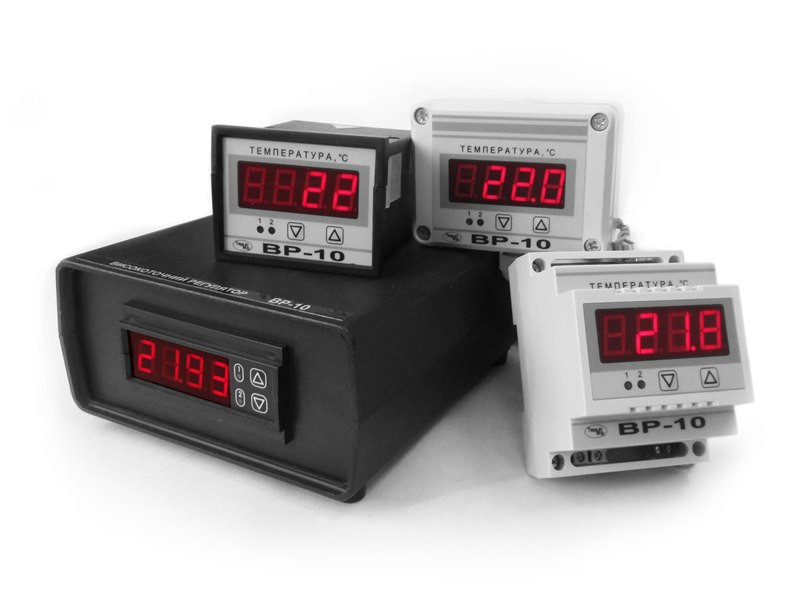

Основні конструктивні виконання: щитове (корпус Щ), настінне (корпус В), настільне (корпус Л), на DIN-рею (корпус Р), у вигляді вставного блоку (корпус Б). Далі подано зовнішній вигляд та розміри.
- Ціна: 2 340 ₴
