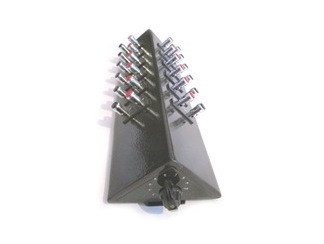

Комутатор призначений для ручного комутування джерел низької напруги, переважно термоелектричних перетворювачів (термопар). Основне застосування комутатора в вимірювальних лабораторіях для повірки, калібрування, градуювання термоелектричних перетворювачів, при яких застосовують потенціометричну установку або мілівольтметр, зокрема, типу МВЦ-109.
Умови експлуатації:
- температура навколишнього повітря від 5 до 40 °С
- відносна вологість повітря до 80 % при температурі 25 °С
- атмосферний тиск від 84 до 106,7
Технічні характеристики |
|
Кількість каналів |
12 |
Перехідний опір комутатора для кожного каналу, не більше, Ом |
1 |
Паразитна е.р.с,, що наводиться на клемних затискачах комутатора*, не більше, мкВ |
0,5 |
Максимальна напруга комутації, В |
24 |
Максимальний струм комутації, мА |
100 |
Електричний опір ізоляції між гальванічно розділеними колами, не менше, МОм |
100 |
Електрична ізоляція між гальванічно розділеними колами витримує напругу змінного струму частотою 50 Гц (ефективне значення), В |
250 |
Середній термін служби, не менше, років |
8 |
Маса, не більше, кг |
0,9 |
Габаритні розміри без кабелю, мм |
300x95x60 |
* Величина паразитної е.р.с. гарантується тільки для стаціонарних умов використання комутатора, при яких температурні градієнти в приміщенні мінімальні.
- Ціна: 6 800 ₴
